TK12系列数控回转工作台_方台面
- 产品描述

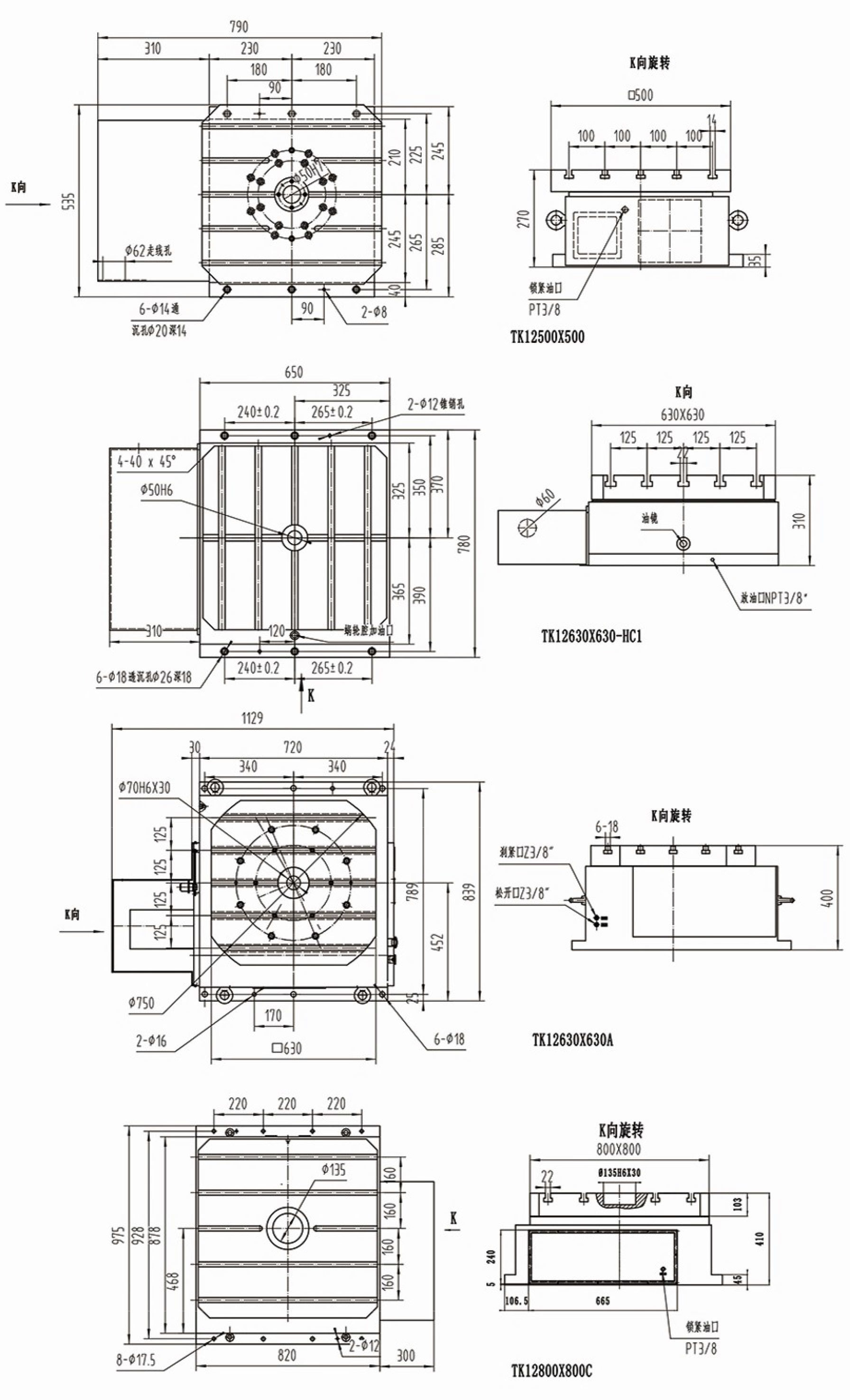

- 产品尺寸图
-
- 商品名称: TK12系列数控回转工作台_方台面
TK12系列数控回转工作台是各类数控镗铣床和加工中心的关键配套附件，可以工作台水平方式安装于主机工作台上，用于主机的第四回转轴，或直接作为机床的工作台使用。
◎ 台面水平安装
◎ 液压或气压刹紧
◎ 双导程蜗杆副
◎ 可选加装编码器
规格参数：
No.
项目
TK12500×500
TK12630×630A
TK12630×630-HC1
1
工作台面尺寸(mm)
500×500
630×630
630×630
2
工作台总厚度 (mm)
270
400
310
3
中心定位孔直径 (mm)
ф50H7X25
ф70H6X30
ф50H6X35
4
工作台T型槽宽度 (mm)
5-14
5-18
5-22
5
总传动比
1:180
1:180
1:180
6
工作台面最高转速（r/min）
11.1
11.1
11.1
7
设定最小分度单位
0.001°
0.001°
0.001°
8
配套电机
FANUC
α12i
α12i
α12i
SIEMENS
1FK7083
1FK7083
1FK7083
MITSUBISHI
HF204
HF204
HF204
9
转台承载(kg)
500
2000
1200
10
刹紧力矩
(Nm)
气压0.6MPa
——
1000
——
液压1.5MPa
1000(3.5MPa)
3000
3000(3.5MPa)
11
允许最大惯量(kg.m2)
20
100
100
12
最大允许驱动扭矩(Nm)
1000
3000
3000
13
分度精度
20〃
20〃
20〃
14
重复分度精度
4〃
4〃
4〃
15
转台重量(kg)
400
1500
900
No.
项目
TK12800×800C
TK121000×1000-HD
TK121200×1200A
TK121400×1400
TK121800×2500-CZ
1
工作台面尺寸(mm)
800×800
1000×1000
1200×1200
1400×1400
1800×2500
2
工作台总厚度(mm)
410
410
480
500
700
3
中心定位孔直径(mm)
ф135H6X35
ф135H6X30
ф150H7X30
ф150H7X30
ф150H7X30
4
工作台T型槽宽度(mm)
5-22
5-22
7-22
7-28
9-28
5
总传动比
1:180
1:180
1:720
1:720
1:880
6
工作台面最高转速 (r/min)
11.1
11.1
2.7
2.7
7
设定最小分度单位
0.001°
0.001°
0.001°
0.001"
0.001°
8
配套电机
FANUC
α 22i
α 221
α 22i
α 22i
α 30i
SIEMENS
1FK7101
1FK7101
1FK7101
1FK7101
1FK7103
MITSUBISHI
HF353
HF353
HF353
HF353
HF453
9
转台承载(kg)
4000
4000
8000
8000
30000
10
刹紧力矩
(Nm)
气压 0.6MPa
8000
8000
10000
10000
20000 (5MPa)
液压 1.5MPa
11
允许最大惯量(kg.m2)
400
400
2500
2500
7650
12
最大允许驱动扭矩(Nm)
4000
4000
7000
7000
20000
13
分度精度
15〃
15"
15"
15"
15"
14
重复分度精度
4〃
4〃
4〃
4"
4〃
15
转台重量(kg)
1600
1900
3000
3500
10000
-
