FK15系列数控分度头
所属分类：
关键词：
FK15系列数控分度头
FK15系列数控分度头是数控铣床，加工中心等机床的主要附件之一，亦可作为半自动铣床、镗床或其他类机床的主要附件。
- 产品描述

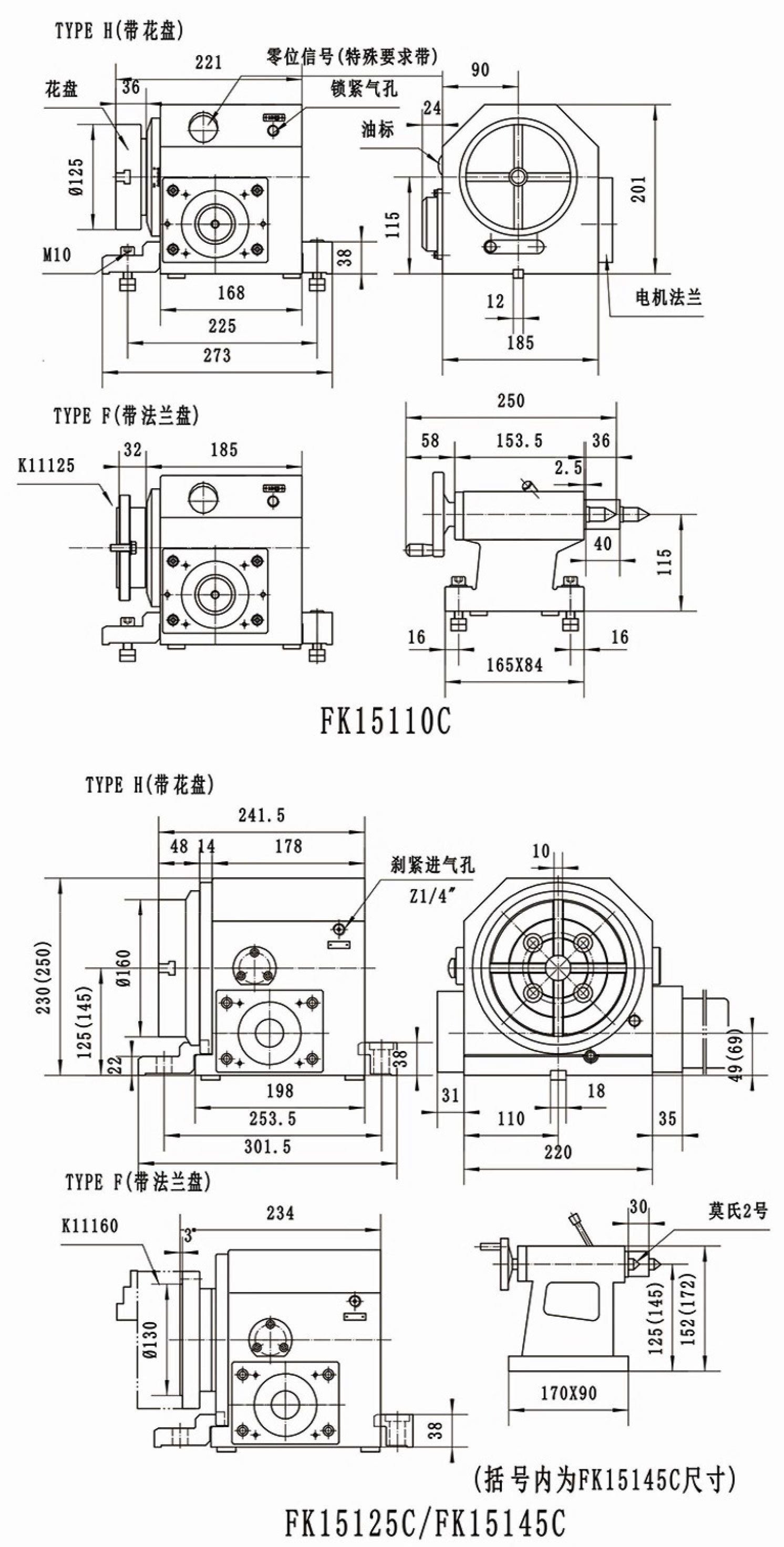

- 产品尺寸图
-
- 商品名称: FK15系列数控分度头
FK15系列数控分度头是数控铣床，加工中心等机床的主要附件之一，亦可作为半自动铣床、镗床或其他类机床的主要附件。
◎ 配套小型立加、雕铣机
◎ 花盘，卡盘多种装夹方案
◎ 立卧两用
规格参数：
No.
项目
FK15110C
FK15125C
FK15145C
1
中心高（mm）
115
125
145
2
工作台面直径（mm）
ф125
ф160
ф160
3
中心定位孔直径（mm）
ф16H7
ф20H7
ф20H7
5
定位键宽度（mm）
12
18
18
6
工作台T型槽宽度（mm）
10H12
10H12
10H12
7
主轴端部连接尺寸
ф52h6
ф107h7
ф107h7
9
设定最小分度单位
0. 001°
0. 001°
0. 001°
10
总传动比
1:72
1:72
1:72
11
最高转速（r/min）
27.7
27.7
27.7
12
配套伺服电机
FANUC
β is4
β is4
β is4
广数 GSK
80STJ
80STJ
110STJ
YASKAWA
SGMJV08
SGMJV08
SGMGH09
13
气源压力（MPa）
0.6
0.6
0.6
14
刹紧力矩（Nm）
60
150
150
15
承载能力
水平100
150
150
立式50
80
80
16
分度精度
60
60
60
17
重复分度精度
7.5"
7.5"
7.5"
18
重量（kg）
45
75
85
※ 详细外形尺寸联系本公司，尺寸参数修改恕不另行通知；不含伺服电机液压站。
-
