TK12系列数控回转工作台_圆台面
所属分类：
关键词：
TK12系列数控回转工作台_圆台面
- 产品描述

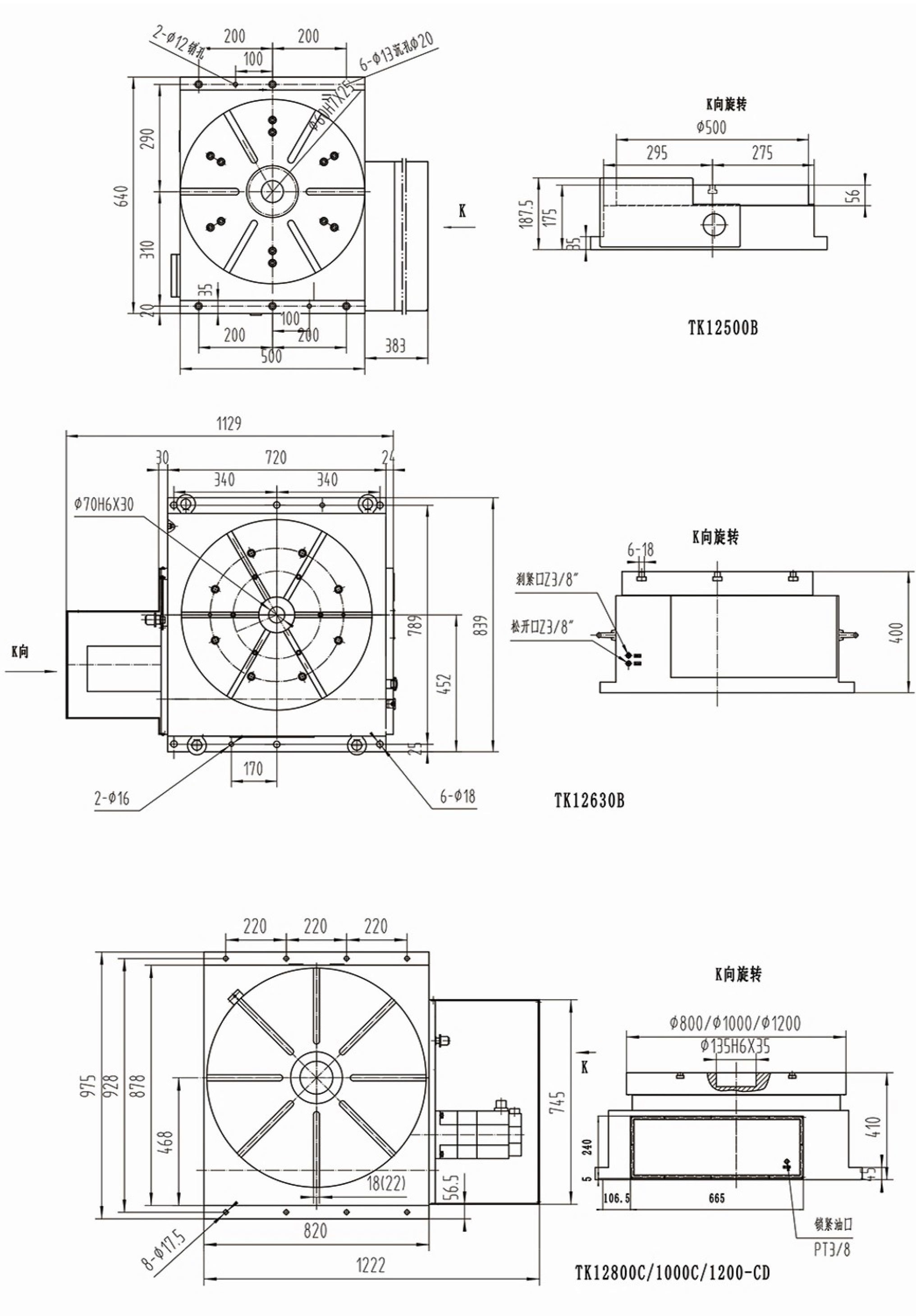

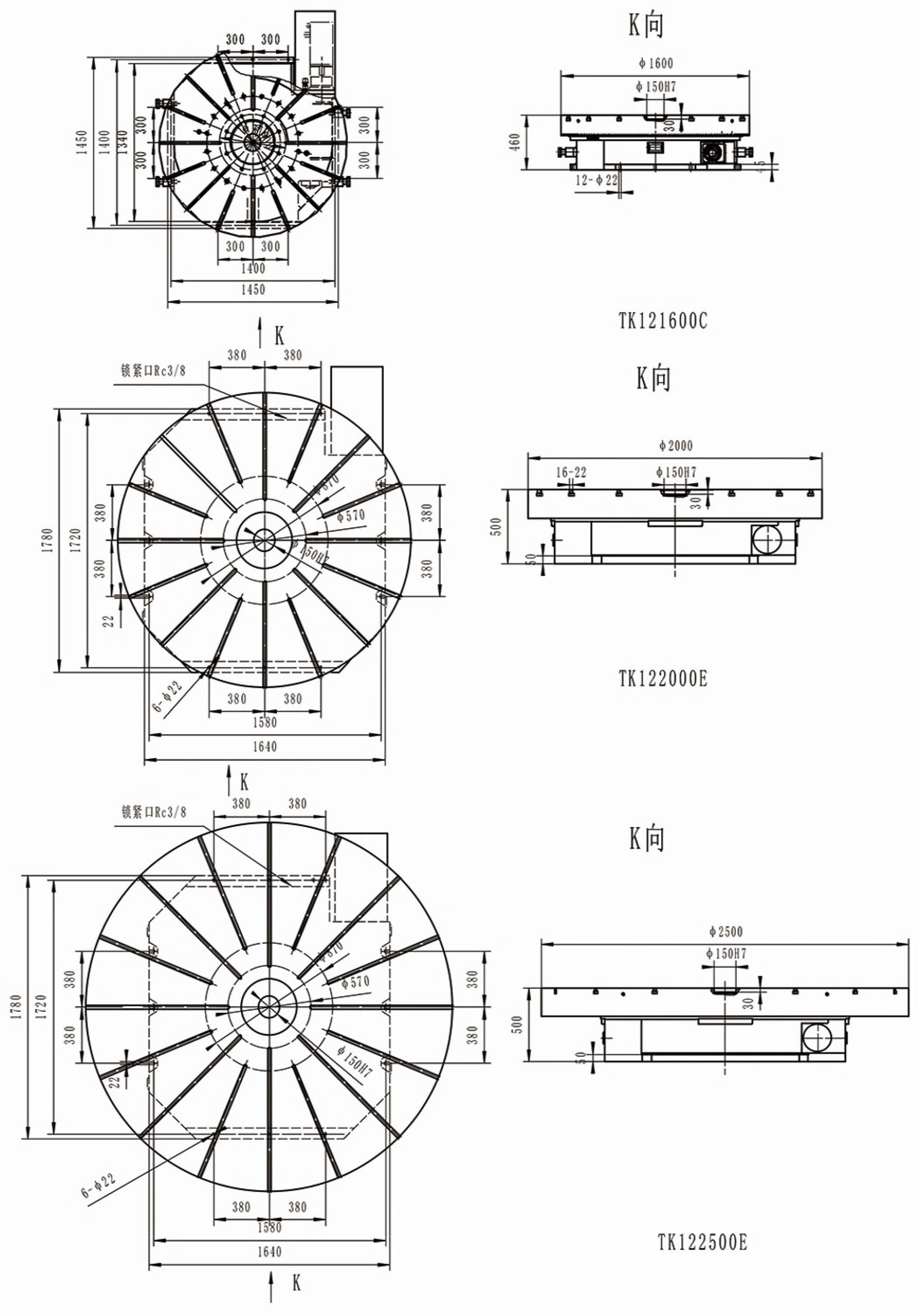

- 产品尺寸图
-
- 商品名称: TK12系列数控回转工作台_圆台面
TK12列数控回转工作台是各类数控镗铣床和加工中心的关键配套附件，可以工作台水平方式安装于主机工作台上，用于主机的第四回转轴，或直接作为机床的工作台使用。
◎ 台面水平安装
◎ 液压或气压刹紧
◎ 双导程蜗杆副
◎ 可选加装编码器
规格参数：
No.
项目
TK12500B
TK12630B
TK12800C/1000C/1200-CD
1
工作台面尺寸(mm)
ф520
ф630
ф800/ф1000/ф1200
2
工作台总厚度(mm)
175
400
410
3
中心定位孔直径(mm)
ф60H6X25
ф70H6X30
ф135H6X35
4
工作台T型槽宽度(mm)
6-18
6-18
8-18/8-18/8-22
5
总传动比
1:180
1:180
1:180
6
工作台面最高转速(r/inin)
11.1
11.1
5.5
7
设定最小分度单位 minimum
0.001°
0.001°
0.001°
8
配套伺服电机
FANUC
α 12i
α l2i
α 22i
SIEMENS
1FK7083
1FK7083
1FK7101
MITSUBISHI
HF204
HF204
HF353
9
转台承载(kg)
500
2000
4000
10
刹紧力矩
(Nm)
气压
0.6MPa
——
1000
液压
1.5MPa
1500
(4MPa)
3000
8000
(3.5MPa)
11
允许最大惯量(kg.m2)
28
100
400
12
最大允许驱动扭矩(Nm)
1650
3000
4000
13
分度精度
15〃
20〃
15〃
14
重复分度精度
4〃
4〃
4〃
15
转台重量(kg)
280
1400
1450/1650/1900
No.
项目
TK121600C
TK122000E
TK122500E
1
工作台面尺寸(mm)
ф1600
ф2000
ф2500
2
工作台总厚度(mm)
460
500
500
3
中心定位孔直径(mm)
ф150H7X30
ф150H7X30
ф150H7X30
4
工作台T型槽宽度(mm)
16-22
16-22
16-22
5
总传动比
1:720
1:720
1:720
6
工作台面最高转速(r/inin)
2.7
2.7
2.7
7
设定最小分度单位 minimum
0.001°
0.001°
0.001°
8
配套伺服电机
FANUC
α 30i
α 30i
α 30i
SIEMENS
1FK7103
1FK7103
1FK7103
MITSUBISHI
HF453
HF453
HF453
9
转台承载(kg)
8000
20000
20000
10
刹紧力矩
(Nm)
气压
0.6MPa
3920
——
——
液压
1.5MPa
11760
(3MPa)
15000
(3.5MPa)
15000
(3.5MPa)
11
允许最大惯量(kg.m2)
2600
5100
5100
12
最大允许驱动扭矩(Nm)
8000
10000
10000
13
分度精度
15〃
15〃
15〃
14
重复分度精度
4〃
4〃
4〃
15
转台重量(kg)
4300
7500
9500
-
