TK13系列数控立卧回转工作台
所属分类：
关键词：
TK13系列数控立卧回转工作台
- 产品描述

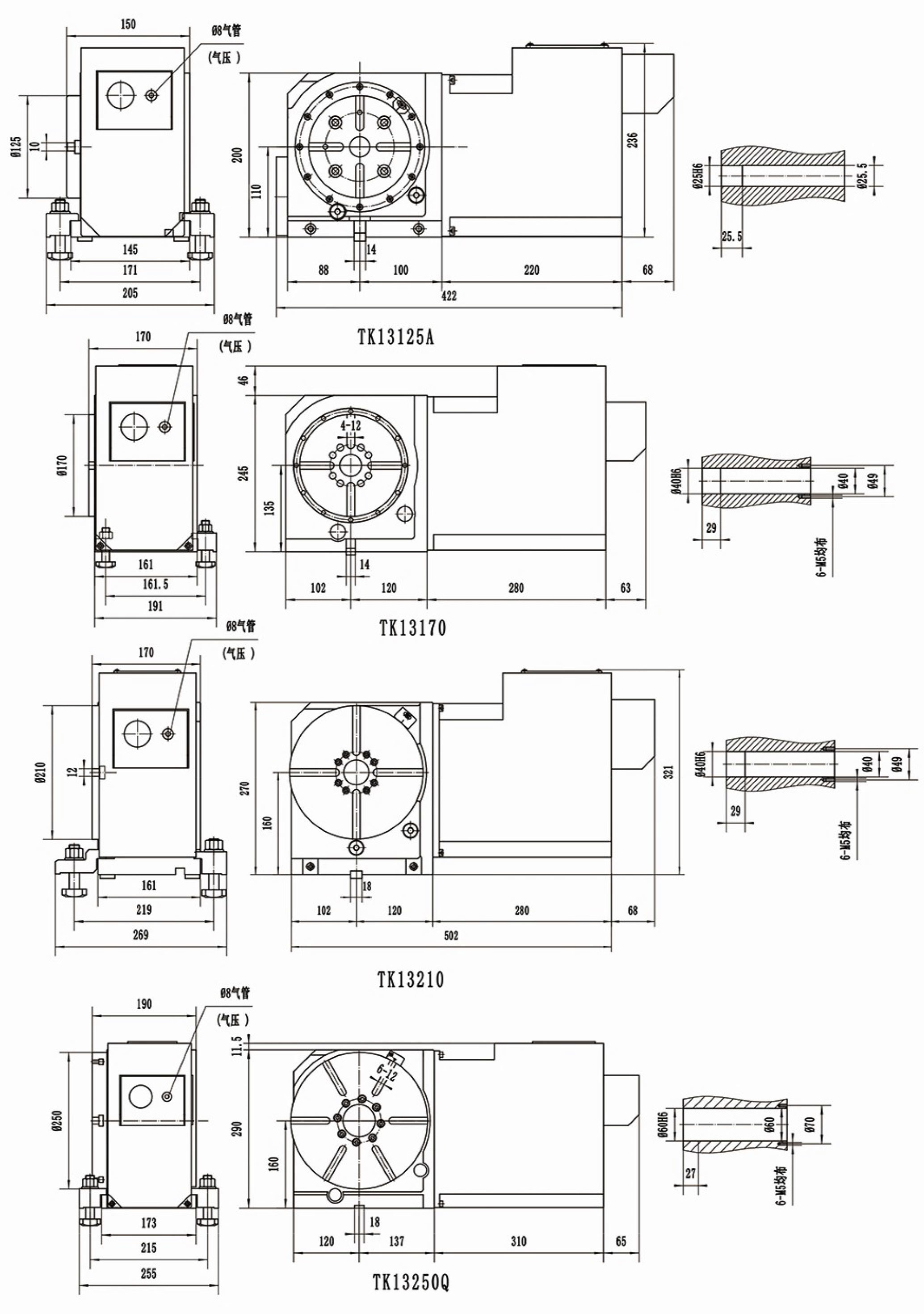

- 产品尺寸图
-
- 商品名称: TK13系列数控立卧回转工作台
TK13系列数控立卧回转工作台是各类数控铣床和加工中心的关键配套附件，可以主轴垂直和水平两种方式安装在主机工作台上，用作主机的第四回转轴。转台在主机相关控制系统控制下，可实现等分的和不等分的孔、槽或者连续特殊曲面的加工，且保证很高的加工精度。
◎ 立卧两用
◎ 主轴采用组合轴承
◎ 精密双导程蜗杆副
◎ 多片强力刹紧
◎ 出线位置背面、侧面、顶面
规格参数：
No.
项目
TK13125A
TK13170
TK13210
1
工作台面直径（mm）
ф125
ф170
ф210
2
工作台垂直时中心高（mm）
110
135
160
3
工作台总厚度（mm）
150
170
170
4
中心定位孔直径（mm）
ф25H6
ф40H6
ф40H6
5
定位键宽度（mm）
14
14
18
6
工作台T型槽宽度（mm
10
12
12
7
总传动比
1:60
1:90
1:90
8
转台最高转速（r/min）
33.3
33.3
33.3
9
设定最小分度单位
0.001°
0.001°
0.001°
10
配套伺服电机
FANUC
α 2iF/β 4is
α 4iF/β 8is
α 4iF/β 8is
SIEMENS
1FK7042
1FK7060
1FK7060
MITSUBISHI
HF-75
HF-54
HF-104
11
分度精度
45"
40"
40"
12
重复分度精度
8"
4"
4"
13
刹紧力矩(Nm)
气压0.6Mpa
120
180
180
液压3.5Mpa
14
转台承载
Kg
水平60
150
150
立式30
75
75
15
允许最大惯量(kg.m2)
0.22
0.6
0.8
16
最大允许驱动扭矩(Nm)
90
100
100
17
转台重量 (kg)
35
55
80
No.
项目
TK13250Q
TK13250E2L(Y)
TK13315E2L (Y)
1
工作台面直径（mm）
ф250
ф250
ф315
2
工作台垂直时中心高（mm）
160
160
210
3
工作台总厚度（mm）
190
190
210
4
中心定位孔直径（mm）
ф60H6
ф70H6
ф90H6
5
定位键宽度（mm）
18
18
18
6
工作台T型槽宽度（mm
12
12
14
7
总传动比
1:90
1:180
1:180
8
转台最高转速（r/min）
33.3
11.1
11.1
9
设定最小分度单位
0.001°
0.001°
0.001°
10
配套伺服电机
FANUC
α 8iF/β 8is
8iF/ 8is
α 8iF/β 12is
SIEMENS
1FK7063
1FK7063
1FK7083
MITSUBISHI
HF-154
HF-154
HF-204
11
分度精度
25"
25"
20"
12
重复分度精度
4"
4"
4"
13
刹紧力矩(Nm)
气压0.6Mpa
400
450
500
液压3.5Mpa
1000
1500
14
转台承载
Kg
水平200
300
350
立式100
150
175
15
允许最大惯量(kg.m2)
1.2
3.2
5.5
16
最大允许驱动扭矩(Nm)
200
300
500
17
转台重量 (kg)
90
110
200
-
