TK14摇篮式回转工作台
- 产品描述

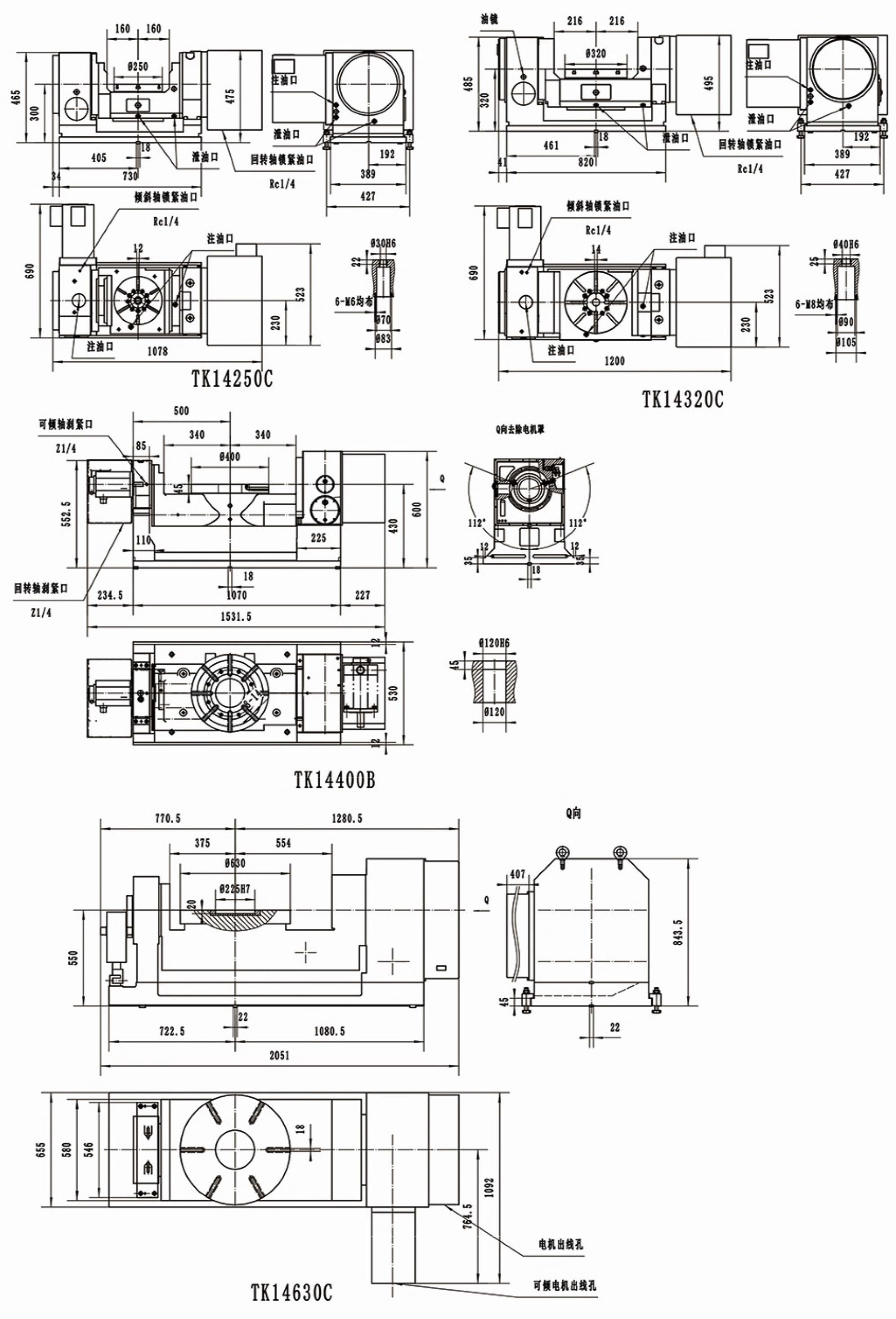

- 产品尺寸图
-
- 商品名称: TK14摇篮式回转工作台
五轴加工中心配套 摇篮式结构，倾斜范围大主轴采用组合轴承，精密双导程蜗杆副，液压刹紧
◎ 五轴加工中心配套
◎ 摇篮式结构，倾斜范围大
◎ 主轴采用组合轴承
◎ 精密双导程蜗杆副
◎ 液压刹紧
规格参数：
No.
项目
TK14250C
TK14320C
1
工作台面直径（mm）
ф250
ф320
2
中心定位孔直径（mm）
ф30H6
ф40H6
3
工作台T型槽宽度（mm）
12
14
4
定位键宽度（mm）
18
18
5
0°台面高度
300
320
6
90°可倾轴高度
300
320
轴
回转轴
倾斜轴±110°
回转轴
倾斜轴±110°
7
总传动比
1:180
1:180
1:180
1:180
8
转台最高转速
(r/min)
11.1
11.1
11.1
11.1
9
最小分度单位
0.001°
0.001°
0.001°
0.001°
10
配套
伺服
电机
FANUC
α 8is
α 12is
α 12iS
α 12is
SIEMENS
1FK7063
1FK7083
1FK7083
1FK7083
MITSUBISHI
HF-154
HF-204
HF-154
HF-204
11
分度精度
25〃
60"(0-90°)
20"
45"(0-90°)
12
重复分度精度
4"
-
4"
-
13
刹紧匡力
3.5MPa
3.5MPa
3.5MPa
3.5MPa
14
刹紧力矩(Nm)
1000
2000
1200
2000
15
转台承载
Kg
水平125
200
立式100
100
16
允许最大惯量(kg.m2)
0.55
2.5
17
最大允许驱动扭矩(Nm)
300
500
18
转台重量(kg)
550
700
No.
项目
TK14400B
TK14630C
1
工作台面直径（mm）
ф400
ф630
2
中心定位孔直径（mm）
ф120H6
ф225H6
3
工作台T型槽宽度（mm）
14
18
4
定位键宽度（mm）
18
22
5
0°台面高度
430
550
6
90°可倾轴高度
430
550
轴
回转轴
倾斜轴±110°
回转轴
倾斜轴±110°
7
总传动比
1:120
1:120
1:120
1:180
8
转台最高转速
(r/min)
33.3
33.3
16.6
11.1
9
最小分度单位
0.001°
0.001°
0.001°
0.001°
10
配套
伺服
电机
FANUC
α 8iF
α 22iF
α 22iF
α 30iF
SIEMENS
1FK7083
1FK7084
1FK7084
1FK7103
MITSUBISHI
HF-154
HF-354
HF-354
HF-453
11
分度精度
20"
50"(0-90°)
20"
45"(0-90°)
12
重复分度精度
4"
-
4〃
-
13
刹紧匡力
3.5MPa
3.5MPa
3.5MPa
3.5MPa
14
刹紧力矩(Nm)
1050
1750
3000
7000
15
转台承载
Kg
水平200
500
立式100
300
16
允许最大惯量(kg.m2)
4.3
18
17
最大允许驱动扭矩(Nm)
800
3000
18
转台重量(kg)
850
2500
-
