TK14系列数控可倾回转工作台
- 产品描述

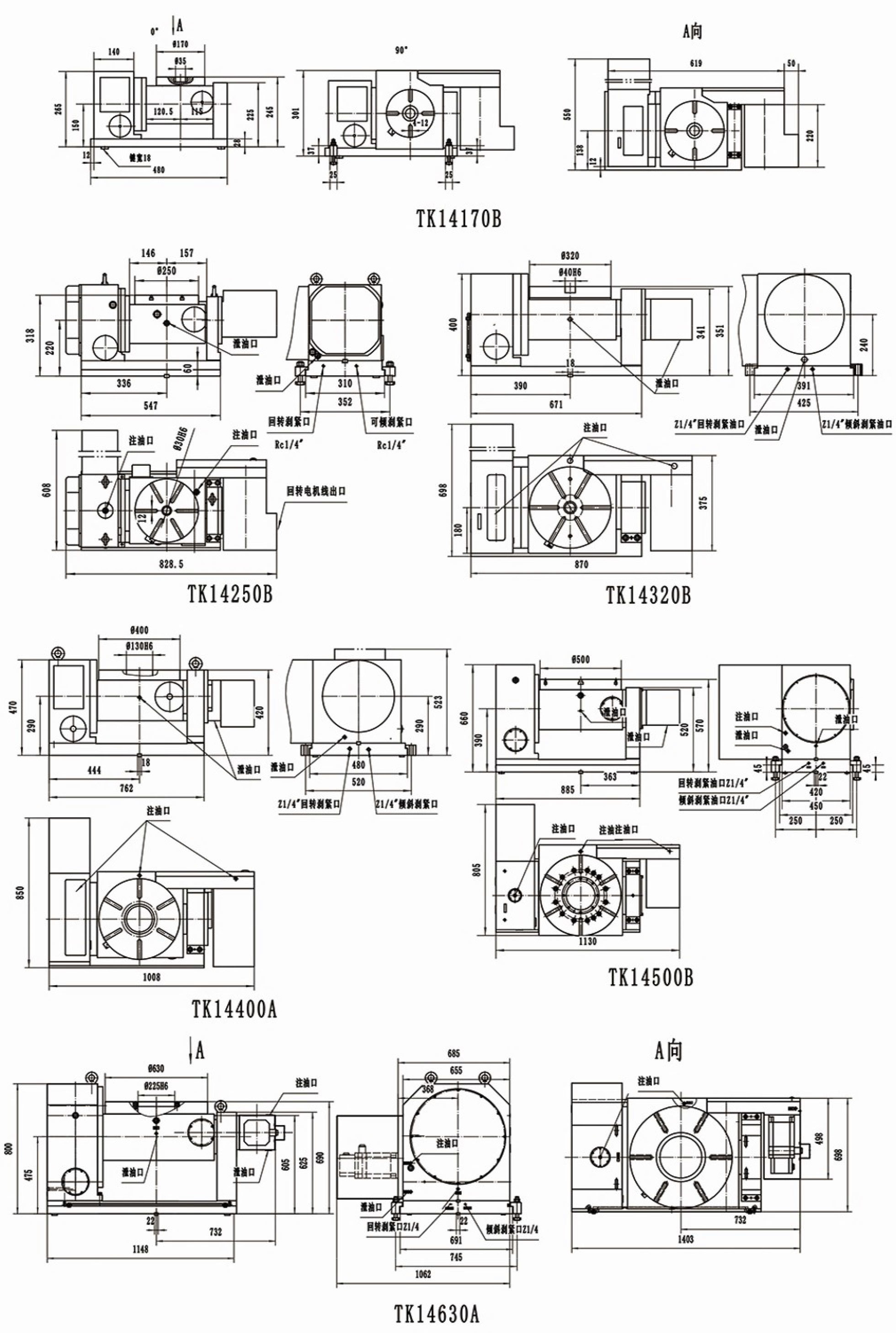

- 产品尺寸图
-
- 商品名称: TK14系列数控可倾回转工作台
TK14系列数控可倾回转工作台主要用于数控机床加工中心机床上，可利用机床的两个控制坐标控制转台的回转和倾斜，也可直接利用本转台配套的数控装置与机床联接完成所需的工作循环。它可以完成任意角度的孔、槽、平面类机械加工，以及曲线、凸轮等的加工，并可达到较高的精度。
◎ 五轴加工中心配套
◎ 精密双导程蜗杆副
◎ 主轴采用组合轴承
◎ 液压刹紧
规格参数：
No.
项目
TK14170B
TK14250B
TK14320B
1
工作台面直径（mm）
ф170
ф250
ф320
2
中心定位孔直径（mm）
ф35H7
ф30H6
ф40H6
3
工作台T型槽宽度（mm）
12
12
14
4
定位键宽度（mm）
18
18
18
5
0°台面高度
245
318
351
6
90°可倾轴高度
150
220
240
轴
回转轴
倾斜轴
-15°～105°
回转轴
倾斜轴
-15°～105°
回转轴
倾斜轴
-15°～105°
7
总传动比
1:180
1:180
1:180
1:180
1:180
1:180
8
工作台面最高转速
(r/min)
11.1
11.1
11.1
11.1
11.1
11.1
9
设定最小分度单位
0.001°
0.001°
0.001°
0.001°
0.001°
0.001°
10
配套
伺服
电机
FANUC
α 4iF
α 8iF
α 8iF
α 12iF
α 12iF
α 12iF
SIEMENS
1FK7060
1FK7063
1FK7063
1FK7083
1FK7083
1FK7083
MITSUBISHI
HF-54
IF-104
HF-154
HR-204
HF-154
HF-204
11
分度精度
40"
60"
30"
60"
25"
45"
12
重复分度精度
8"
-
6"
—
6"
-
13
刹紧压力
0.5MPa /l.5MPa
0.5MPa /l.5MPa
0.5MPa /l.5MPa
0.5MPa /l.5MPa
1.5MPa
l.5MPa
14
刹紧力矩(Nm)
200
/600
260
/700
300
/900
400
/1200
1400
1700
15
转台承载
Kg
水平50
100
150
立式35
75
100
16
允许最大惯量(kg.m2)
0.2
0,9
2.5
17
最大允许驱动扭矩(Nm)
100
300
500
18
转台重量(kg)
150
300
450
No.
项目
TK14400A
TK14500B
TK14630A
1
工作台面直径（mm）
ф400
ф500
ф630
2
中心定位孔直径（mm）
ф130H6
ф180H6
ф225H6
3
工作台T型槽宽度（mm）
14
18
18
4
定位键宽度（mm）
18
22
22
5
0°台面高度
420
570
690
6
90°可倾轴高度
290
390
475
轴
回转轴
倾斜轴
0°～90°
回转轴
倾斜轴
-15°～105°
回转轴
倾斜轴
-20°～120°
7
总传动比
1:180
1:180
1:180
1:180
1:180
1:180
8
工作台面最高转速
(r/min)
11.1
11.1
11.1
11.1
11.1
11.1
9
设定最小分度单位
0.001°
0.001°
0.001°
0.001°
0.001°
0.001°
10
配套
伺服
电机
FANUC
α 8iF
α 22iF
α 12iF
α 22iF
a 22iF
a 22iF
SIEMENS
1FK7083
1FK7084
1FK7083
1FK7084
1FK7084
1FK7001
MITSUBISHI
HF-154
HF-354
HF-204
HF-354
肝-354
HF-354
11
分度精度
20"
45〃
20"
45"
20"
45〃
12
重复分度精度
6"
-
6〃
-
6"
-
13
刹紧压力
0.5MPa /l.5MPa
0.5MPa /l.5MPa
3.5MPa
3.5MPa
1.5MPa
1.5MPa
14
刹紧力矩(Nm)
650
/2000
1000
/3000
2800
3800
4000
6000
15
转台承载
Kg
水平200
400
500
立式150
200
300
16
允许最大惯量(kg.m2)
4.3
9
20
17
最大允许驱动扭矩(Nm)
900
1400
3000
18
转台重量(kg)
600
1200
2200
-
