TQ56系列气压手动等分转台
所属分类：
关键词：
TQ56系列气压手动等分转台
- 产品描述
- 产品尺寸图
-
- 商品名称: TQ56系列气压手动等分转台
TQ56系列气压手动等分转台是以端齿盘为分度元件，气压抬起，手动转位的高精度等分转台。
◎ 双联端齿盘分度
◎ 气压松开锁紧
◎ 手动转位
规格参数：
规格型号
TQ56250×250
TQ56315×315
TQ56400×400
TQ56500×500
TQ56630×630/A
工作台面尺寸（mm）
250×250
315×315
400×400
500×500
630×630
转台总里度（mm）
140
160
170
190
200
定位孔尺寸（mm）
ф20H6
ф25H6
ф30H6
ф40H6
ф40H6
T形槽宽度（mm）
12
14
14
14
18
松开领紧行程（mm）
6
6
5
5
5
最小分度单位
5°
5°
5°
5°
5°/1°
分度精度
10"
重复精度
3"
松开刹紧压力
0.5～0.8MPa
最大承载(kg)
350
500
1400
2400
3500
锁紧力(kg)
500
800
1800
2800
4200
转台重量(kg)
65
100
175
295
460
规格型号
TQ56800×800/A
TQ561000×1000/A
TQ561200×1200/A
TQ561600×1600/A
工作台面尺寸(mm)
800×800
1000×1000
1200×1200
1600×1600
转台总厚度(mm)
290
290
340
420
定位孔尺寸(mm)
ф60H6
ф60H6
ф60H6
ф80H6
T形槽宽度(mm)
18
18
22
28
松开锁紧行程(mm)
6
6
6
6
最小分度单位
5°/1°
5°/1°
5°/1°
5°/1°
分度精度
10"
重复精度
3"
松开刹紧压力
0.5～0.8MPa
最大承载(kg)
5500
5500
8000
9000
锁紧力(kg)
5900
6000
10000
11000
转台重量(kg)
1400
1650
3400
4500
-

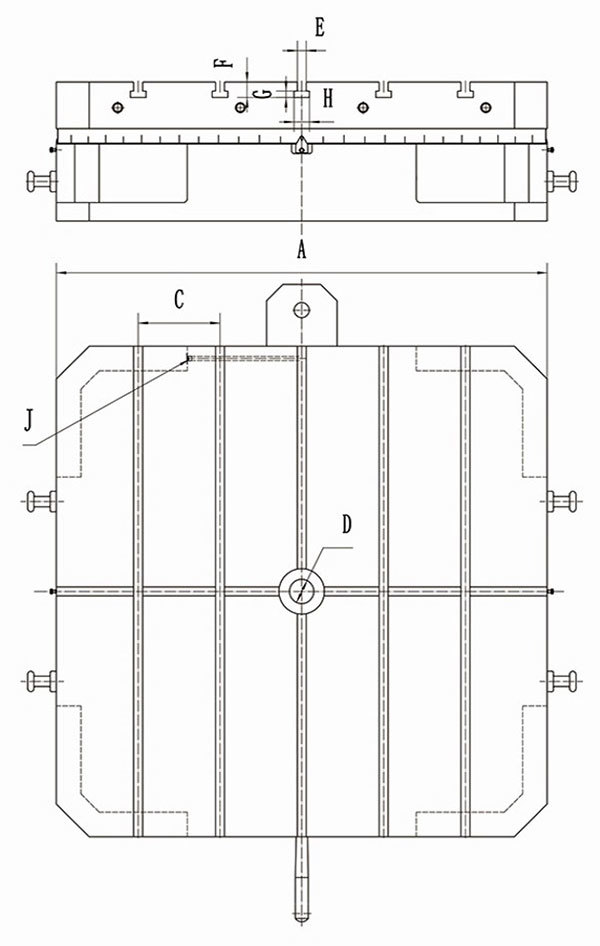

外形尺寸：
TQ56250X250
TQ56315X315
TQ56400X400
TQ56500X500
TQ56630X630/A
TQ56800X800A
A
250
315
400
500
630
800
B
140
160
170
190
200
290
C
50
63
80
100
100
100
D
20
25
30
40
40
60
E
5-12
5-14
5-14
5-14
5-18
7-18
F
20
23
23
23
30
30
G
8
9
9
9
12
12
H
19
23
23
23
30
30
J
Rc1/8"
NPT1/4
TQ61000X1000/A
TQ561200X1200/A
TQ661600X1600A
A
1000
1200
1600
B
290
340
420
C
125
200
200
D
60
60
80
E
7-18
5-22
7-28
F
30
38
48
G
12
16
20
H
30
37
46
J
NPT3/8
