TK56系列数控等分转台
所属分类：
关键词：
TK56系列数控等分转台
- 产品描述

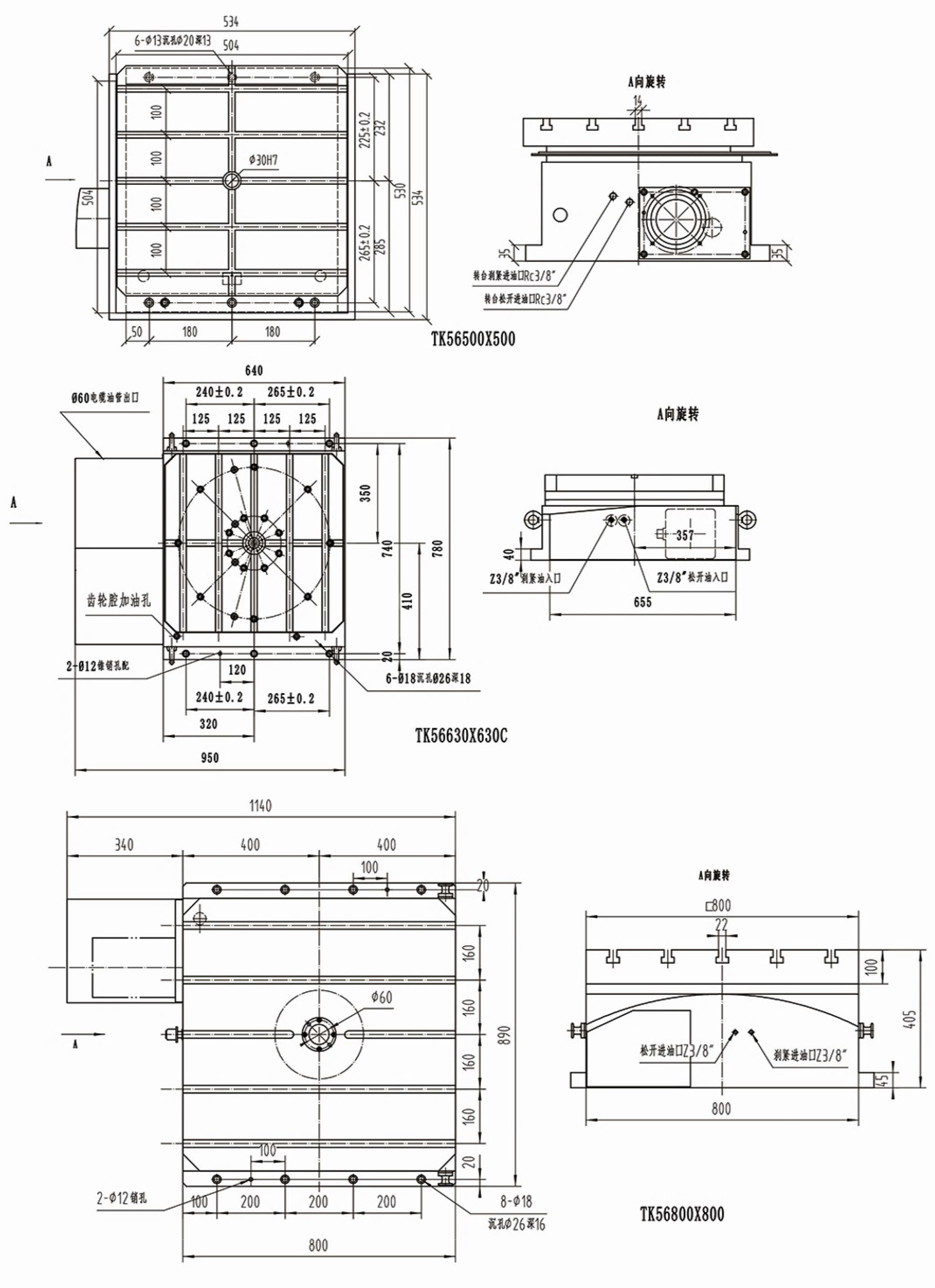

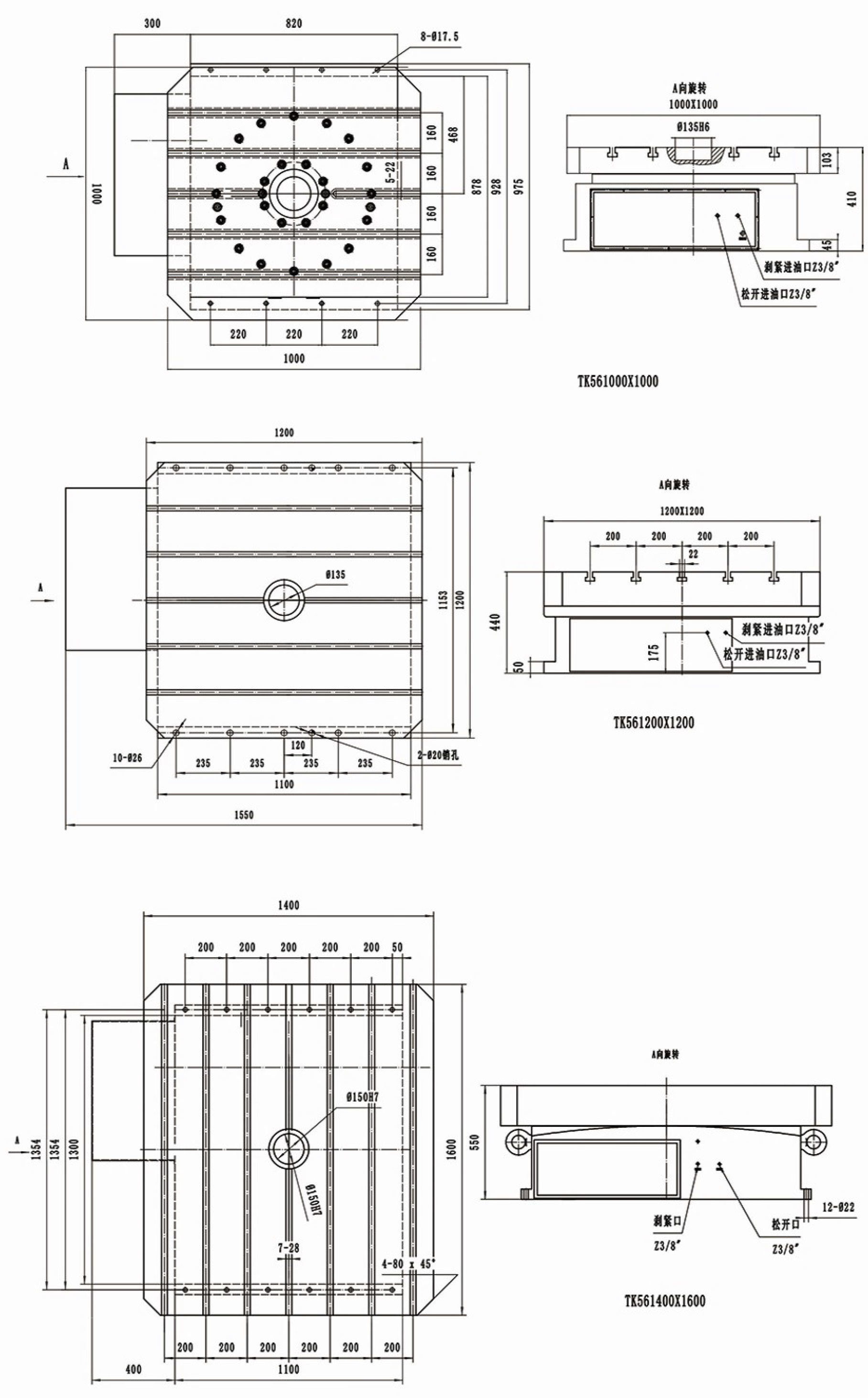

- 产品尺寸图
-
- 商品名称: TK56系列数控等分转台
TK56系列数控等分转台用于数控铣、镗床及加工中心加工等分零件的加工，它采用伺服电机驱动，三联齿盘精确定位，具有精度高、载重大、精度保持性好等特点。
◎ 伺服驱动
◎ 三联齿盘定位，转位不抬起
◎ 液压刹紧
◎ 精度高、刚性好、精度保持性好
规格参数：
No.
项目
TK56500×500
TK56630×630C
TK56800×800
TK561000×1000
TK561200×1200
TK561400×1600
1
工作台面尺寸(mm)
500×500
630×630
800×800
1000×1000
1200×1200
1400×1600
2
工作台总厚度(mm)
310
300
405
410
440
550
3
中心定位孔直径(mm)
ф30H7
ф40H7
ф60H6
ф135H6
ф135H6
ф150H6
4
工作台T型槽宽度(mm)
14
22
22
22
22
28
5
总传动比
1:180
1:120
1:180
1:180
1:180
1:360
6
工作台面最高转速（r/min）
11.1
11.1
5.5
5.5
5.5
5.5
7
设定最小分度单位
1°
1°
1°
1°
1°
1°
8
推荐
伺服
电机
FANUC
α 8i
α 12i
α 22i
α 22i
α 22i
α 22i
SIEMENS
1FK7063
1FK7083
1FK7101
1FK7101
1FK7101
1FK7101
9
转台承载（kg）
500
1250
3000
4000
4000
10000
10
刹紧压力MPa
2
3.5
3.5
3.5
3.5
3.5
11
刹紧力矩(Nm)
3200
14000
20000
20000
20000
80000
12
分度精度
±5"
±5"
土5"
±5"
±5"
±5"
13
重复分度精度
±1"
±1"
±1"
±1"
±1"
±1"
14
转台重量(kg)
380
800
1200
1700
2800
7000
-
